Lignospect

Il protocollo diagnostico che analizza la stabilità delle capriate lignee

Lignospect è il protocollo diagnostico per controllare la stabilità delle capriate lignee. Uno strumento per leggere lo stato di conservazione della copertura, che ha lo scopo di individuare le vulnerabilità, i degradi ed i difetti, così da indirizzare gli interventi manutentivi mirati.

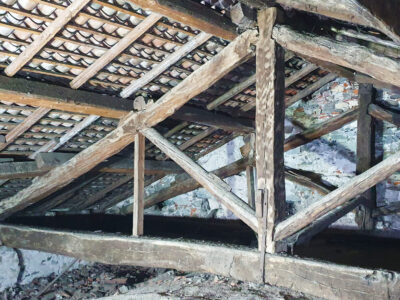

capriata
capriata
disegno-capriata

CAPRIATE LIGNEE:

un bene storico da preservare

La capriata è un sistema ingegneristico e architettonico di mirabile ignegno, semplice ma in grado di gestire un ‘intenso traffico di forze. La forma triangolare è la sua genialià, il triangolo, figura chiusa e simmetrica, è capace di sopportare grandi carichi senza deformarsi e trasformandoli in sole azioni verticali sulle murature.
Diversi sono i fattori che compromettono la funzionalità degli elementi della capriata, generando vulnerabilità e portando disequilibrio all’intero sistema. Controllarle è quindi fondamentale per preservare questo bene storico e soprattutto per garantire la sicurezza degli edifici.


Protocollo strutturato eseguito dal nostro personale certificato

L’indagine Lignospect® è studiata per rilevare lo stato di conservazione delle capriate lignee: le analisi complementari e non invasive sono volte alla conservazione dell’integrità del legno, in conformità alle norme UNI 17121:2019 e UNI 11119:2004.
analisi-preliminare-controsoffitti
1

Analisi storico-critica



Acquisiamo le caratteristiche storiche e costruttive per individuare il sistema strutturale dell’edificio, il suo stato di conservazione e sollecitazione e dei processiche hanno interessato il manufatto.

ispezione-capriata
2

Rilievo geometrico e materico

Rileviamo le grandezze geometriche degli elementi lignei, identifichiamo la gerarchia strutturale degli elementi e definiamo le essenze legnose, così da ricostruirne lo stato di fatto:

  • RILIEVO DELLA STRUTTURA PRIMARIA
  • RILIEVO DEL PACCHETTO STRUTTURALE
  • DEFINIZIONE DELLE ESSENZE LEGNOSE
resistgraph
3

Analisi dello stato di conservazione

Analizziamo ogni elemento ligneo per verificarne lo stato di conservazione ed individuare eventuali situazioni che possono inficiarne le funzoionalità:

  • DIFETTOSITÀ
  • DEGRADI
  • DISSESTI
capriata-monaco-disallineato
4

Rilievo della vulnerabilità

Individuiamo le vulnerabilità statiche e sismiche che possono compromettere la stabilità dell’intera copertura.

relazione
5

elaborazione risultati

Valutiamo i risultati delle diverse analisi ed elaboriamo il libretto sanitario della stabilità delle capriate.

sonispect
5

elaborazione risultati

Valutiamo i risultati delle diverse analisi ed elaboriamo il libretto sanitario dei controsoffitti

Strumentazione a supporto dell'analisi visiva

termocamera

TERMOCAMERA

Individua zone soggette a umidità, ristagni o infiltrazioni attive.

igrometro

IGROMETRO

Analizza l’umidità in punti specifici, in modo preciso e puntuale.

resistograph

RESISTOGRAPH

Stima la sezione dell’elemento, fornendo il profilo densimetrico delle sezioni indagate.

Libretto sanitario della stabilità delle capriate

Al termine di ogni indagine, i nostri tecnici elaborano i dati qualitativi e quantitativi raccolti, e redigono il Libretto sanitario sulla stabilità delle capriate. Questo documento, firmato e asseverato, include la relazione tecnica dettagliata, la tavola con il rilievo geometrico e la tavola dei degradi e delle vulnerabilità statiche e sismiche.

Previous slide
Next slide
triangolo-sx

COMPETENZE QUALIFICATE PER UNA DIAGNOSI EFFICACE

Il protocollo Lignospect® viene eseguito dai nostri specialisti, certificati di livello 3 per eseguire prove non distruttive (UNI EN ISO 9712:2012 e UNI/PdR 56:2019), e dai nostri assistenti di supporto, qualificati nell’utilizzo di strumentazione tecnica. I nostri tecnici sono abilitati anche all’utilizzo di piattaforme aeree per eseguire eventuali analisi in quota. Mettiamo in campo tutte le competenze e le strumentazioni necessarie per eseguire analisi complete delle capriate lignee, al fine di consentire una gestione sicura della copertura.

Personale certificato massimo livello UNI EN ISO 9712:2012 e UNI PdR 56:2019
Servizio completo: pianificazione, progettazione, esecuzione e rilascio risultati

 PROTOCOLLO CONFORME alla NTC 2018 E ALLA NORMA UNI 17121:2019 e UNI 11119:2004

Strumentazione di proprietà all’avanguardia e sempre tarata
